GHL S-Port & L-Port Breakout Box (S-L-Port BoB) PL-1680
Produktnummer:
PL-1680
Produktinformationen "GHL S-Port & L-Port Breakout Box (S-L-Port BoB) PL-1680"

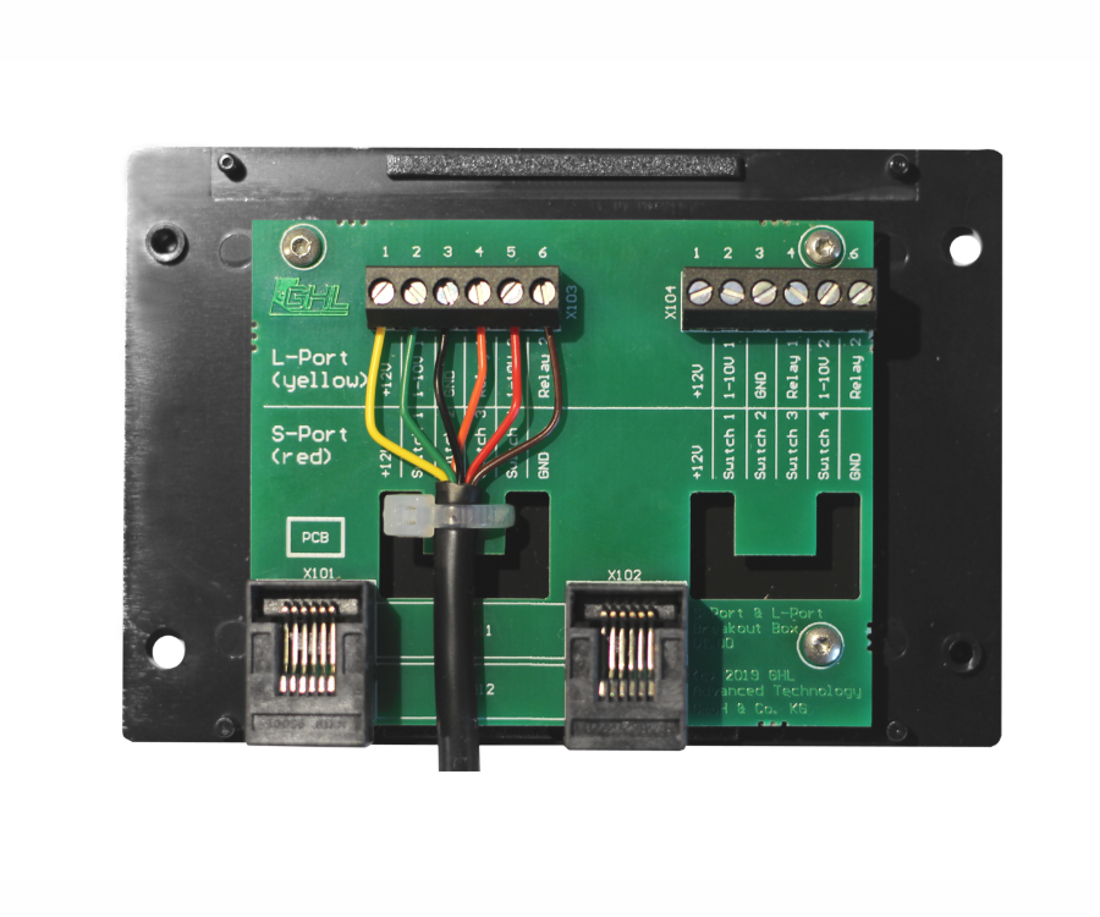

Mit dieser GHL S-Port & L-Port Breakout Box (S-L-Port BoB) ist es Ihnen endlich möglich, ganz einfach und komfortabel, Signalleitungen zu Drittgeräten mit den S-Ports oder L-Ports des ProfiLux oder der Expansion Box zu verbinden. Komfortabler geht es wirklich nicht mehr! Diese GHL S-Port & L-Port Breakout Box überzeugt mit einer sauberen Verdrahtung und klarer Beschriftung der Klemmen sowie einer einfachen Kablefixierung, damit können Sie keine falsche Installation vornehmen! An L-Ports (1-10V-Schnittstellen) können z.B. regelbare Pumpen oder dimmbare elektronische Vorschaltgeräte angeschlossen werden, eine Anwendung für S-Ports wäre beispielsweise die Ansteuerung von Relais.
Diese Breakout Box ist für alle ProfiLux und Expansion Box (je alle Versionen) geeignet!
Wichtige Produkteigenschaften:
- 2 unabhängige RJ12-Anschlüsse mit zugehörigen Schraubklemmblöcken
- Aussparungen für Kabelbinder zum Fixieren der Kabel
- Wandmontage möglich
- Klare Beschriftung der Klemmen
Lieferumfang:
- 2x RJ12-Kabel 1m
- 2x Kabelbinder
| Pin | Funktion | |
| 1 | Versorgung + (Ausgang) | 12V, max. 350mA |
| 2 | 1-10V Schnittstelle 1 | 0V - 10V, max. 20mA |
| 3 | GND | |
| 4 | Relais 1 | max. 100mA (Open Collector: aktiv = GND, inaktiv = offen), *2) |
| 5 | 1-10V Schnittstelle 2 | 0V - 10V, max. 20mA |
| 6 | Relais 2 | max. 100mA (Open Collector: aktiv = GND, inaktiv = offen), *2) |
Pin-Belegung bei Anschluss an S-Port:
| Pin | Funktion | |
| 1 | Versorgung + (Ausgang) | +12V, max. 700mA, *1) |
| 2 | Digitaler Ausgang/Schaltsteckdose 1 | max. 100mA (Open Emitter: aktiv = +12V, inaktiv = offen), *2) |
| 3 | Digitaler Ausgang/Schaltsteckdose 2 | max. 100mA (Open Emitter: aktiv = +12V, inaktiv = offen), *2) |
| 4 | Digitaler Ausgang/Schaltsteckdose 3 | max. 100mA (Open Emitter: aktiv = +12V, inaktiv = offen), *2) |
| 5 | Digitaler Ausgang/Schaltsteckdose 4 | max. 100mA (Open Emitter: aktiv = +12V, inaktiv = offen), *2) |
| 6 | GND |
GND = Masse = 0V; *1) nur für bestimmte ProfiLux-Modelle, zurzeit nur für ProfiLux Mini/Light WiFi, sonst nicht angeschlossen; *2) Ausgänge mit Klemmdiode nach GND
